在現(xiàn)代建筑領(lǐng)域，保溫材料的選擇對于提升建筑能效和居住舒適度至關(guān)重要。巖棉板作為一種高效節(jié)能的建筑保溫材料，正逐漸受到市場的青睞。本文將詳細(xì)介紹巖棉板的生產(chǎn)工藝——擺錘法。

生產(chǎn)工藝

擺錘法巖棉板是在沉降法的基礎(chǔ)上，通過改進(jìn)收棉方法而發(fā)展出的一種生產(chǎn)工藝。其主要生產(chǎn)流程如下：

1. 原料準(zhǔn)備?：選擇符合要求的礦渣塊料和玄武巖塊料進(jìn)廠，按照礦石品位高低及到貨日期的不同，分別在原料棚堆放。為使原料的成分和水分更加均勻，原料堆放普遍采用橫碼豎切法。

2. 熔化?：原料經(jīng)粉碎混合后，送入熔化爐進(jìn)行高溫熔化。熔化爐可采用火焰池窯熔制法或沖天爐熔制法，以獲得高質(zhì)量的熔體。

3. 纖維成型?：高溫熔體在離心機(jī)的離心力和由風(fēng)環(huán)噴出的高速氣流的復(fù)合作用下牽伸成纖維，并將纖維吹送至集棉機(jī)。

4. 集棉?：含有膠粘劑的纖維在高壓風(fēng)氣流、誘導(dǎo)風(fēng)氣流、集棉機(jī)負(fù)壓風(fēng)氣流的作用下，均勻地沉降于集棉機(jī)網(wǎng)帶上，并高速運(yùn)行，形成薄氈。

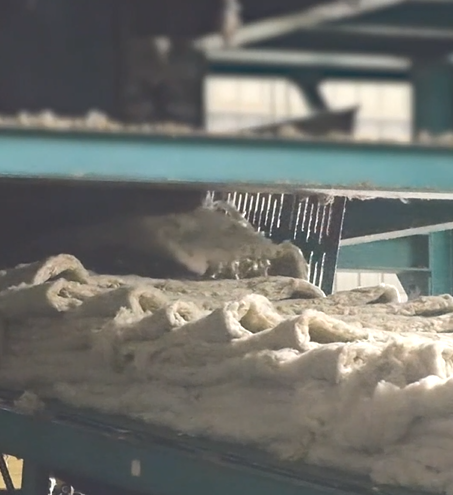

5. 擺錘布棉?：薄氈由集棉機(jī)送出，經(jīng)過渡皮帶機(jī)送至擺錘輸送機(jī)。擺錘輸送機(jī)由兩皮帶輸送機(jī)及一套擺動機(jī)構(gòu)組成，棉氈由其夾送至成型機(jī)，形成多層均勻棉氈。

6. 固化?：在成型機(jī)上成型的多層棉氈經(jīng)加壓后進(jìn)入固化爐，氈層在固化爐內(nèi)受到上下穿孔鏈板加壓和熱風(fēng)穿透固化，形成一定厚度、密度的巖棉板。

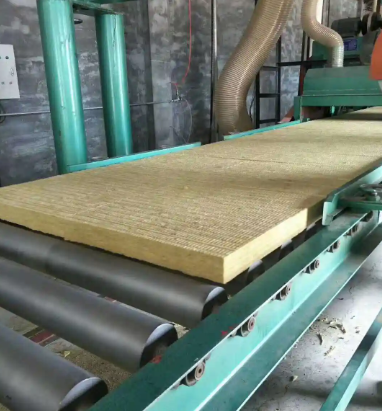

7. 后續(xù)處理?：固化后的巖棉板再經(jīng)冷卻、切割、包裝等工序制成成品。

物理性質(zhì)

擺錘法巖棉板相比沉降法巖棉板具有顯著的物理性質(zhì)優(yōu)勢：

- 抗壓強(qiáng)度?：由于棉層疊鋪時產(chǎn)生的斜度，纖維呈部分豎向分布，擺錘法巖棉板的抗壓強(qiáng)度和層間結(jié)合強(qiáng)度得到顯著提高。其10%壓縮量的壓縮強(qiáng)度可達(dá)40kPa以上，遠(yuǎn)高于沉降法巖棉板。

- 抗剝離強(qiáng)度?：抗剝離強(qiáng)度大于14kPa，而沉降法巖棉板基本上沒有抗剝離強(qiáng)度。

- 吸水性?：吸水量較小，是其自身質(zhì)量的幾倍，遠(yuǎn)低于沉降法巖棉板。

- 導(dǎo)熱系數(shù)?：擺錘法巖棉板導(dǎo)熱系數(shù)低，在10℃時其導(dǎo)熱系數(shù)不大于0.036W/(m·K)，具有良好的保溫性能。

上述就是有關(guān)擺錘法巖棉板的有關(guān)內(nèi)容，通過改進(jìn)收棉方法，提高了巖棉板的抗壓強(qiáng)度和層間結(jié)合強(qiáng)度，使其具有纖維長而細(xì)、渣球少、高彈性、高強(qiáng)度、低密度等優(yōu)點(diǎn)。后續(xù)想要了解更多有關(guān)巖棉板的資訊，請關(guān)注尤特森巖棉板廠家。
